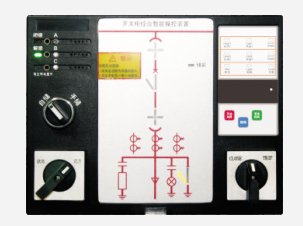

智能开关显示控制装置
具备实时动态显示一次模拟图及其相应的分合位动作状态、手车位置指示、储能指示、接地开关指示、带电显示及闭锁、温湿度显示控制、语音防误提示、多种电力参数测量（如电流、电压、有功/无功功率、功率因数、有功/无功电能等）、触头或电缆搭接头温度显示、RS-485通讯接口等功能，并可安装多种操作旋钮和转换开关，我公司提供了个性化的产品定制策略，选型时，用户总可选择到一款适合自己需求的产品和功能组合。
性能特点
直观的动态模拟图
防误语音提示
带电显示及闭锁
温湿度显示及模拟控制
远方/就地、分/合闸、储能、照明操作
电力参数测量
断路器触头、电缆搭接头等处实时无线测温
支持1路RS485通讯接口，Modbos-RTU通讯协议
事件记录功能
技术指标
显示
LED显示/LCD显示
测量精度
电量精度 0.5级，无功电能2级（仅ESS2700、ESSS2800)
温度 ±1℃
湿度 ±5%RH
信号输入
额定电压 三相三线100V；三相四线57.7V
额定电流 AC1A、5A
功耗 4 VA~9VA
频率 50/60Hz
温度范围 -40~120℃
湿度范围 0~99%RH
辅助电源
AC/DC 85~265V
功能模块
通讯接口 RS-485通讯，Modbus-RTU协议
波特率 4800、9600bps
变送输出 支持1路模拟量输出：4~20mA（选配）
开关量输出 2路继电器输出
控制继电器触点容量 10A/250VAV ，5A/30VDC(常闭触点)
信号继电器触点容量 5A/250VAC ，5A/30VDC(常开触点)
环 境
工作温度 -10℃ ~ +65℃
存储温度 -20℃ ~ +70℃
相对湿度 ≤95%RH,不结露、无腐蚀性气体场所
海拔 ≤2500m
安 全
绝缘电阻 ≥100MΩ
交流耐压 AC2KV/min
EMC 电磁兼容
静电放电 严酷等级III级
浪涌冲击 严酷等级III级
电快速瞬变脉冲群 严酷等级III级
外形尺寸（mm)
开孔尺寸 119×179 232×170
